       最近发现，问拾音器接线的客户还是很多，除了基本的绿头接线外，3.5mm拾音器接口也是大家经常会问到的，那么今天就来给大家详细讲讲这两种拾音器接口的接线方法。

~接线~

       此类接线比较简单，普通的拾音器一般有三根线，一般是信号线、电源正极，电源负极。

方法如下：
A）音频信号线接IN
B）电源负极接地G
C）电源正极接拾音器的供电电源正极

首先我们先来看下3.5mm音频头的内部：

中间两片短的触点是左右声道，长的是地线。

单声道接法：

       单声道接法是我们最常使用的接线方法，只需将拾音器的信号线与接头的左右声道连接到一起即可，拾音器的电源负极与“地”相连，再给拾音器供电即可。

左右声道（双声道）接法：
        双声道可以接两个拾音器，只需将两个拾音器分别接在左右声道上，即可实现左右声道音频同时输入。需要注意的是，在预览回放中，左右声道的声音是混在一起无法分开的。

 接线完成后需要做绝缘处理，有条件的话使用热缩管，也可以用绝缘胶布包裹

各种常用接头：

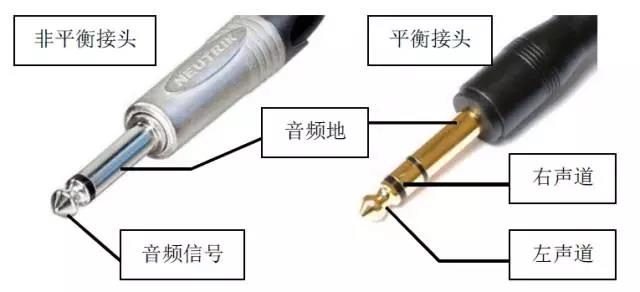

6.35大二芯接法：

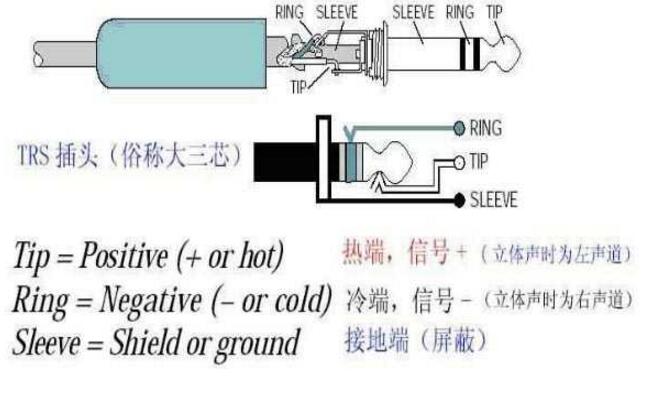

6.35大三芯接法：

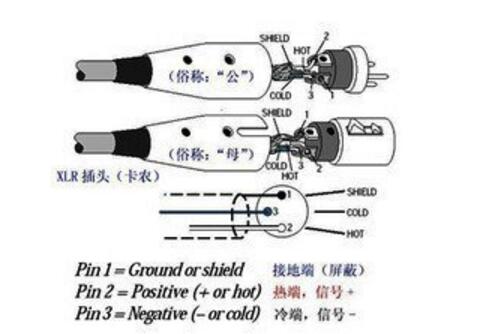

卡侬头接法：

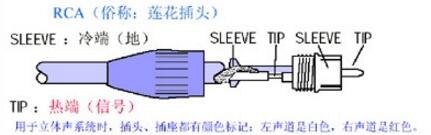

莲花头接法：

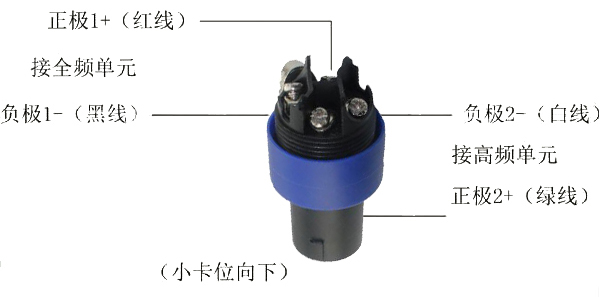

音响头接法：
